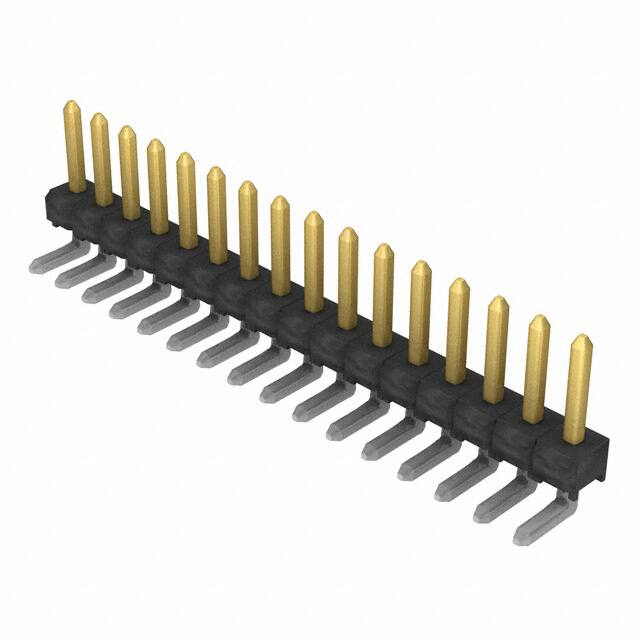

TSW-116-08-L-S-RA - Samtec Inc.

Die Bilder dienen nur als Referenz Siehe Produktspezifikationen

Kynix Teil #: KY10-TSW-116-08-L-S-RA

Hersteller Teil #: TSW-116-08-L-S-RA

Produktkategorie: Rectangular Connectors - Headers, Male Pins

Hersteller: Samtec Inc.

Beschreibung: SAMTEC TSW-116-08-L-S-RA Board-To-Board Connector, Right Angle, TSW Series, 16 Contacts, Header, 2.54 mm, Through Hole

Verpackung:

Menge:

Bleifrei-Status / RoHS-Status: Bleifrei / RoHS-konform

Vorlaufzeit: 3(168 Hours)

Datenblatt: datasheet

TSW-116-08-L-S-RA Datenblatt

Attribute

Attribute Value

Mount

Through Hole

Mounting Type

Through Hole, Right Angle

Contact Shape

Square

Housing Material

Plastic

Contact Finish Mating

Gold

Contact Length-Mating

0.230 5.84mm

Contact Materials

Phosphor Bronze

Insulation Materials

Polybutylene Terephthalate (PBT)

Voltage Rated

450V

Operating Temperature

-55°C~125°C

Packaging

Bulk

Series

TSW

Published

2005

JESD-609 Code

Pbfree Code

yes

Part Status

Active

Moisture Sensitivity Level (MSL)

1 (Unlimited)

Termination

Solder

Connector Type

Header

Number of Positions

Number of Rows

Gender

Male

Fastening Type

Push-Pull

MIL Conformance

DIN Conformance

IEC Conformance

Filter Feature

Contact Type

Male Pin

Mixed Contacts

Option

GENERAL PURPOSE

Orientation

Right Angle

Insulation Height

0.119 3.02mm

Style

Board to Board or Cable

Number of Positions Loaded

All

Current Rating

7.6A

Pitch - Mating

0.100 2.54mm

Contact Length - Post

0.090 2.29mm

Shrouding

Unshrouded

Lead Pitch

2.54mm

Contact Finish - Post

Tin

Housing Color

Black

Height

3.02mm

Length

40.6mm

Width

2.54mm

Contact Finish Thickness - Mating

10.0μin 0.25μm

Material Flammability Rating

UL94 V-0

REACH SVHC

No SVHC

Radiation Hardening

RoHS Status

ROHS3 Compliant

Lead Free

Telefon	Teilenummer	Paket	Beschreibung
	TSW-116-08-L-S-RA		SAMTEC TSW-116-08-L-S-RA Board-To-Board Connector, Right Angle, TSW Series, 16 Contacts, Header, 2.54 mm, Through Hole
	0022286162		Conn Unshrouded Header HDR 16 POS 2.54mm Solder RA Thru-Hole Bag
	TSW-116-23-L-S		SAMTEC TSW-116-23-L-S Board-To-Board Connector, Vertical, TSW Series, 16 Contacts, Header, 2.54 mm, Through Hole, 1 Rows
	77315-118-16LF		Headers & Wire Housings 16P RA SR TMT HDR .76 AU .45IN LENGTH
	68016-116HLF		CONN HEADER 16POS .100 R/A 30AU
